[開箱文]Brinno MAC200縮時感應相機(史上最長效,偵測範圍最遠的縮時動態感應相機)-Unboxing

日期：




溫馨提醒：有＂新版MAC200 DN開箱文＂







Brinno MAC200應該是地表上第一部兼具縮時+監控 二合一的防水(IPX4)相機, 而且免插電,縮時拍攝時間可最多長達14個月以上, 光這兩個當今獨步全球的特色, 應用領域可以延伸到前市售商品所達不到範疇, 難怪Brinno在彩盒有句Slogan "史上最長效,偵測範圍最遠的縮時動態感應相機"，應該值得好好開箱介紹給大家知道.




首先, 我們先看看Brinno 在商品標籤上所標示的商品特色:


  • 14個月超長電池壽命


    • 免插電,2顆1號電池即可達成


  • 雙重防護, 10倍的拍攝範圍


    • 兼具監控與縮時拍攝功能, 縮時拍攝可以補足一般動態感應監控攝影只能捕捉6公尺範圍, 6公尺以外的動態狀況則一籌莫展, MAC200 拍攝範圍高達100公尺, 無競爭者可以比擬


  • 自動產生縮時影片


    • 與Brinno縮時攝影相機系列同樣具備的特色功能


  • 免插電, 100% DIY


    • 免插電, MAC200無需配合電源插座位置, 隨意架設, 放在家裡酒櫃當"裝飾品",或藏在草叢或樹上, 同樣可以超長效監控拍攝


  • 低於1秒的動態啟動


    • MAC200具備絕佳電源管理技術, 動態偵測迅速, 拍攝不間斷








我們先看看原廠兩部介紹影片, 讓讀者們有大致了解後, 再開箱介紹:













一、外觀部分




  • 外包裝






  • 外盒: 體機會比一般Brinno TLC200 縮時攝影相機系列大一些









  •  外盒比較: 與Brinno TLC200 Pro比較







  • 外盒包裝側面

















  •  內包裝:


    •  內包裝外觀:用環保紙為材料
















  • 內盒開箱: 包括Brinno MAC200主機、 中英文手冊與配件盒












    •  內盒主件展開圖-1





    • 不知道配件盒內部有些什麼東西, 不過筆者知道,在傳統Brinno TLC系列主機會付上的鹼性電池與4GB SD卡, 在Brinno MAC200中並非標準配備, 需要使用者另行購買,  筆者推測原廠可能考量的是:會影響MAC200"運輸體積重量與市價水準", 雖然會造成使用者有點不方便. 說明如下:


      • 運輸重量與體積考量: 由於MAC200所使用的1號鹼性電池, 體積與重量會讓運輸成本增加, 尤其是海外的運輸.

      • 售價考量: 因為動態偵測拍攝相片速度會增加,一般會使用較大的32GB的SD卡,會讓售價增加








    •  內盒主件展開圖-2





    • 將配件盒展開, 包括支架(左), 綁帶(中), 彈性綁繩(右)










    • 包括鹼性電池、 32GB記憶卡、還有OTG讀卡機(方便戶外安裝時隨時預覽拍攝影片,作維修正的來源.








    二、Brinno MAC200主機本體介紹






    • 主機外觀





    • 正面圖




















    MAC200與 TLC200Pro 體積比較2, 寬度約是TLC200 Pro的2倍




    MAC200與 TLC200Pro 體積比較2, 側面也略大於TLC200 Pro


    •  側面圖





    • 背面圖





    • 底座圖





    • 操作面板圖












    • 主機外觀功能解說





    • 正面圖





    • 1. MAC200相機鏡頭, 據規格書所示, 拍攝角度為75度

    • 2. 動態感應器,  據規格書所示, 偵測角度為100度

    • 3.LED指示燈, MAC200拍照時會閃動, 假設縮時拍攝每一分鐘拍一張,就是每一分鐘亮一次, 如果是設定動態感應拍攝, 當偵測物體闖入拍攝時, 據規格書所示, 每秒拍攝2~3張, 則每秒亮2~3次

    • 4. 操作面板門扣-掀開後可看到操作面板

    • 5.操作面板防護蓋

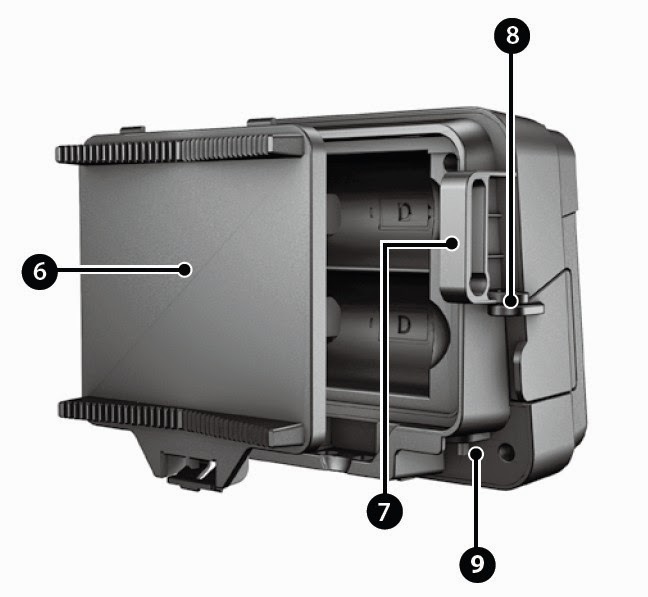

    • 背面圖





    • 6.電池蓋

    • 7.綁繩固定孔, 可配合付見的綁帶或彈性綁繩固定在樹幹或柱子上

    • 8.操作面板鎖孔, 尤其戶外拍攝時可防只好事者, 亂動操作鍵或取出寶貴的拍攝資料

    • 9.外接電源插座(直流電5V), 雖然MAC200電池續航力超強, 但仍提供此備用方案







    •  操作面板:





    • 10. 記憶卡槽 ,據規格顯示, 最高支援至32GB SD卡

    • 11.Micro USB槽

    • 12. LCD螢幕: 提供操作參數與拍攝角度的預視功能, 此設計改善過去所有Brinno商品系列的設計方式


      • 改善上一代MAC100, 並沒有內建此LCD螢幕

      • 改善TLC200系列, 後視窗的缺點, 由於監控作業多半是綁在柱子或貼在牆壁上拍攝, 預覽拍攝角度很難在後視窗看到.


    • 13.Time按鍵(兼右鍵功能): 縮時攝影"拍攝時間間格"設定鍵,兼具選擇鍵之右鍵功能

    • 14.Menu按鍵(兼左鍵功能): 功能選單設定鍵,兼具選擇鍵之左鍵功能

    • 15. OK確認鍵, 兼具"執行拍攝"與"停止拍攝"(需長按此鍵約5秒)之功能

    • 16. 電源開關









      三、安裝測試篇






    • 安裝篇

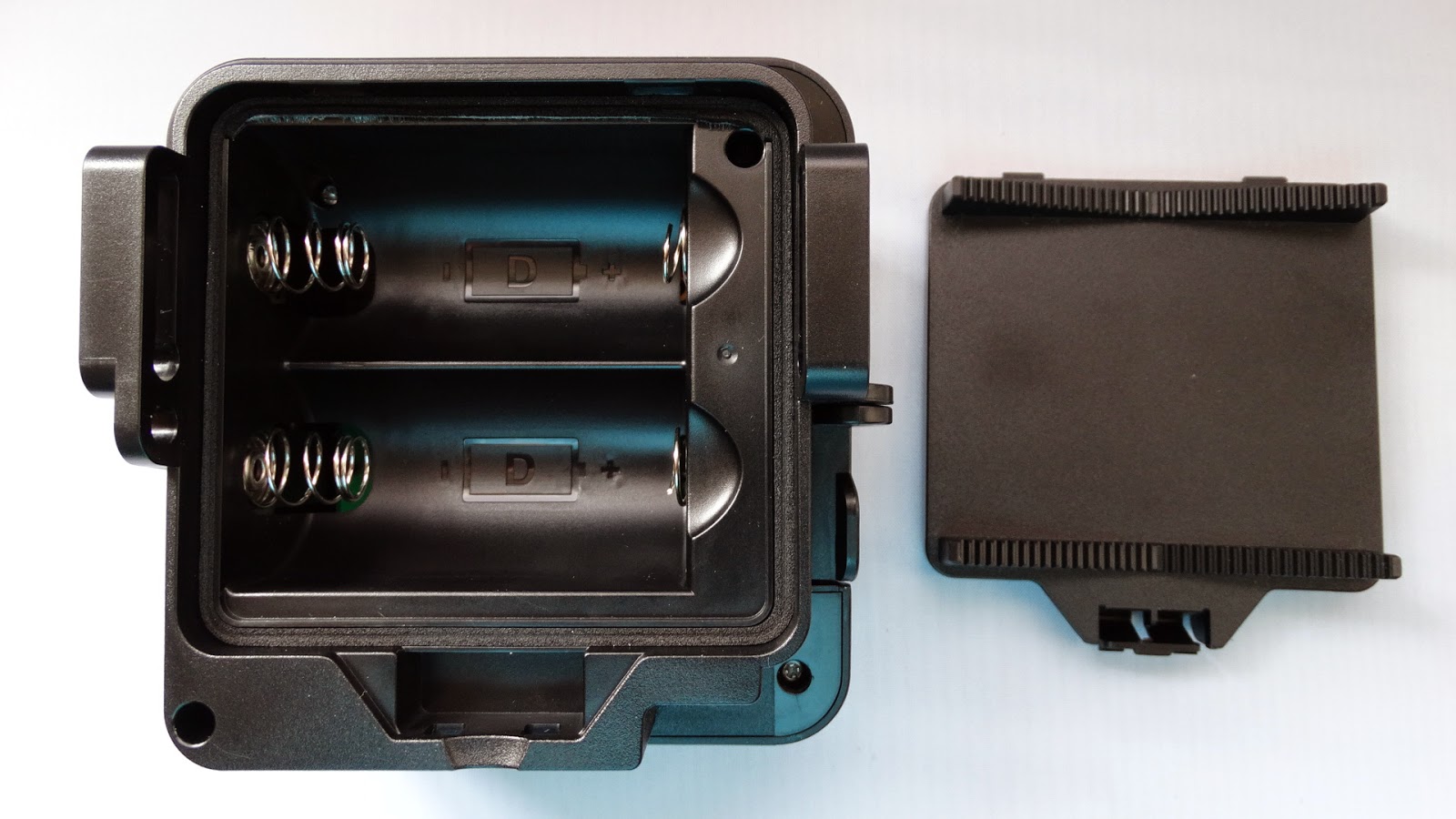

    • 電池蓋打開後的外觀






      電池蓋打開後的外觀

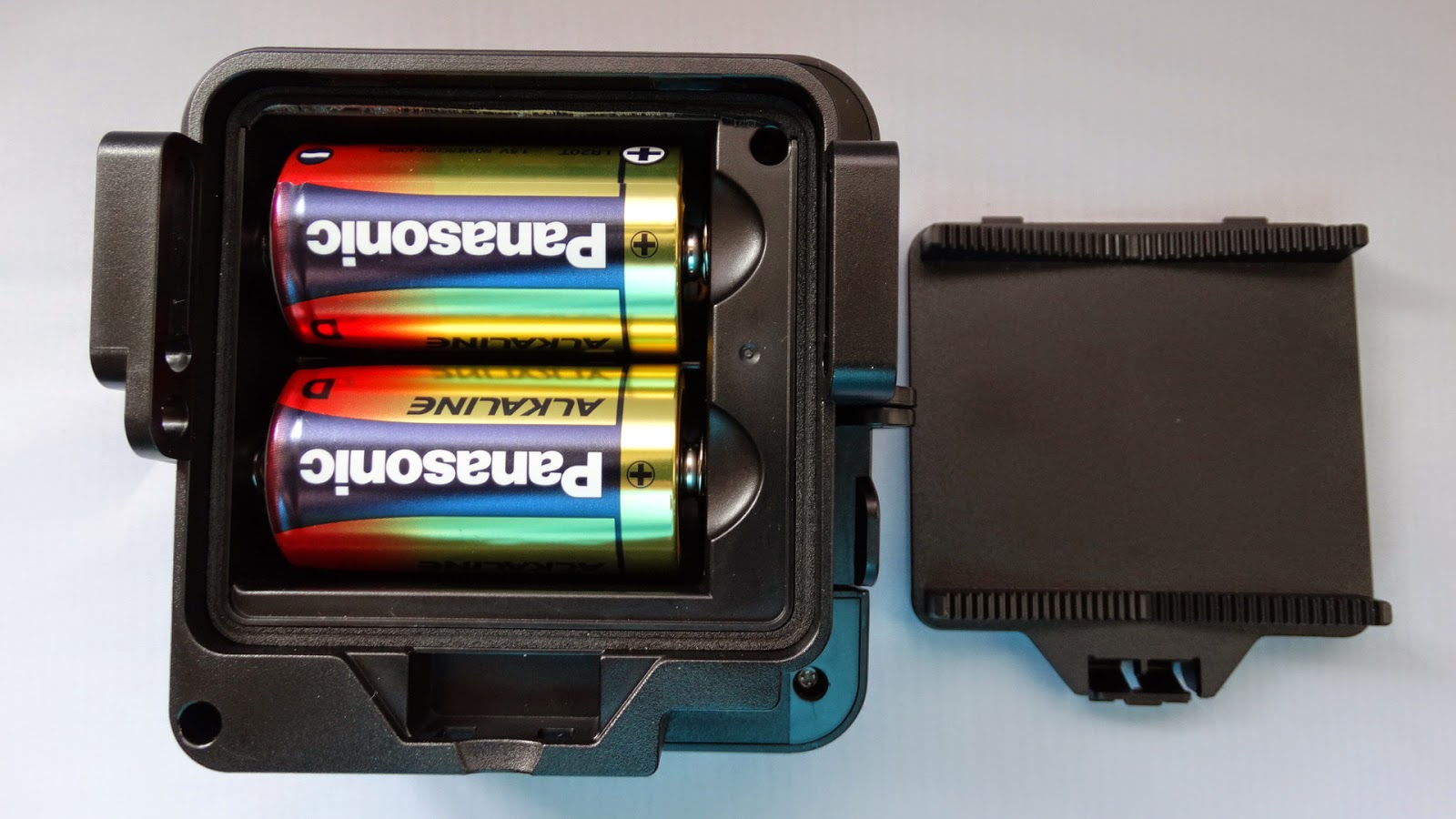

      •  安裝1號鹼性電磁後的外觀






        安裝1號鹼性電磁後的外觀


        •  如果沒有安裝SD卡,也可以開機,但會出現下面的畫面






          • 如果沒有安裝SD卡,就打開電源鍵,會出現提示畫面, 無法繼續操作










          • 開機篇




            • 開機畫面

              • 裝上SD卡後即可出現系統初始畫面, "Motion"表是預設拍攝模式是動態感應模式,而不是其他模式(縮時攝影模式(Time Lapse), 混合模式(Hybrid))








            • 再過幾秒就會處於ready狀態, 此時若按下ok鍵,就會開始拍攝,但先不要執行,因為我們必須有先前置設定作業需要說明








          •  預覽功能參數與設定作業





            • 按下Menu鍵(左鍵)





            • 功能畫面1/12 --記憶卡的容量顯示, 顯示總容量與使用及剩餘容量










            • 功能畫面2/12 --拍攝模式 (1.動態感應模式, 2.縮時攝影模式, 3.動態感應+縮時攝影混搭模式)









            •  功能畫面3/12 --記憶卡自動覆寫模式(與行車紀錄器模式類似)


              • 這功能是Brinno先前機種所沒有的新功能, 由於動態拍攝模式或混搭(Hybrid)模式下, 若拍攝環境隨時有感應物體進入拍攝範圍, 拍攝速度會加快至每秒2~3張, 此時記憶卡容滿載. 此功能即可派上用場










            •  功能畫面4/12-計時功能


              • 此功能與Brinno TLC200系列縮時攝影相機的功能相同,系統預設值是24小時不間斷拍攝.但使用者可以根據拍攝目的設定從幾點拍攝到幾點鐘, 如此可以達到省電與省記憶卡容量的好處. Timer每一個區段以15分鐘為單位調整.

              • 若要恢復24小時拍攝拍攝,記得選擇"Cancel"選項按"OK"鍵












            • 功能畫面5/12-影片播放速率


              • 在此選項，你可以變更影片的每秒播放速率(FPS: frames per second)

              • 系統預設值是20FPS(每秒播放20張), 可以根據撥放需要調整撥放速率










            •  功能畫面6/12-影像品質調整


              • 預設值為Best, 平均一張照片的大小約300KB, 使用者可以根據記憶卡容量來規劃, 若選擇Good模式可以延長主機拍攝時間

              • 本功能筆者先前有網誌說明, 提供大家參考










            •  功能畫面7/12-時間戳記


              • 你可以選擇是否讓時間戳記出現在影片底部，預設值為on。 多半拍攝情況都會將時間印記在影片上， 作為時間比對之用. 當然也有例外情形。












            • 功能畫面8/12-LED 顯示功能


              • MAC200拍照時，面板上LED燈是否顯示亮燈? 系統預設值是on的，一般在縮時攝影應用時通常會讓LED顯示，以讓執行者知道MAC200是否有在"工作"；但在真正執行"監控"任務時，為不"打擾"或驚動被監視者，會將此參數設為off。










            • 功能畫面9/12-室內光源閃爍頻率


              • 預設值是在戶外None的情況

              • 若在室內日光燈的環境下就需要設定在60Hz(台灣)或 50Hz



















              • 功能畫面10/12系統時間設定


                • 這步驟在新機設定時之首要步驟，數設定完成後再去設定其他功能選項










              • 功能畫面11/12 韌體版本


                • 顯示目前系統韌體版本，Brinno原廠有時會針對新功能或解決bug發表新版的韌體，韌體更新方式可參照筆者相關網誌文章






              •  功能畫面12/12-回覆原廠設定值


                • 除非特定狀況，依般鮮少使用。






              •  功能畫面-Exit 跳出功能設定，到主畫面









              •  縮時拍攝時間間隔設定






              • 在系統處於"Ready"情況下，按下"右鍵"進入 "縮時拍攝時間間隔設定"畫面

              • 系統初始值是2 Sec拍攝一張















                • 設定: 進入設定畫面-再按一次"右鍵"才會進入拍攝時間間隔畫面


                  • 預設時間間隔選項分為兩種


                    • (1) Hybride模式: 2 Sec、3 Sec、5 Sec、10 Sec、20 Sec、30 Sec、1 Min、5 Min、10 Min、1 Hr

                    • (2) Timelapse模式: ASAP、1 Sec、2 Sec、3 Sec、5 Sec、10 Sec、20 Sec、30 Sec、1 Min、5 Min、10 Min、1 Hr







                •  自訂間隔時間: Custom


                  • 可以選擇時間為2 Sec ~ 24小時















                四、執行拍攝作業




                • 拍攝





                • 系統畫面呈現"Ready狀態時, 按下"OK確認鍵"

                • 若拍攝模式是"動態感應模式/Motion"或""混合拍攝模式/Hybrid", 畫面會先出現"WAIT PIR",表示系統正在啟動"動態感應裝置", 約莫需要30秒~1分鐘時間, 此時LED會呈現閃爍狀態

                •  此時間過後才會顯示"REC"的拍攝階段, 過幾秒鐘LCD會進入休眠階段



















                • 停止拍攝作業





                • 需長按"OK確認鍵"約5秒，畫面會出現"Processing"約3秒鐘就會出現Ready狀態




















                • 播放拍攝檔案





                • 在電腦筆電上播放: 將記憶卡取出放在電腦或筆電讀卡機, 使用檔案管理進入SD卡的"DCIM/200MAC00"目錄下播放剛剛的AVI檔












                五、測試影片範例




                筆者喜歡用MAC200 Hybrid混合拍攝功能拍攝影片, 以下是筆者相關以拍攝之影片, 陸續推出,詳細請至網誌Brinno MAC200專欄




                六、結論




                Brinno是全球最專業於縮時攝影相機的公司，該公司商品線主要分為TLC縮時攝影系列與MAC動態監控系列,此款MAC200是第一部整合縮時攝影與動態監控兩個核心技術且可自動切換運作之作品，讓居家監控與自然生態監控的應用範疇做更大幅度的延伸.
